研究分析铜合金的可锻性是怎样的？

按所含的合金元素不同，铜合金分为黄铜、青铜和自铜。以锌作为主要添加元素的称为黄铜，以锡、铝、硅、铍等作为主要添加元素的称为青铜，铜镍合金称为白铜。

黄铜中锌的含量增加至30%以前，塑性及强度都有所提高。但如果锌的含量进一步增加歹则塑性很快下降。所以锻造常用的黄铜中，含锌量一般不大于40%。铝青铜含铝量在8%--10%时有最大的塑性。若进一步增加铝的含量则塑性显著下降。

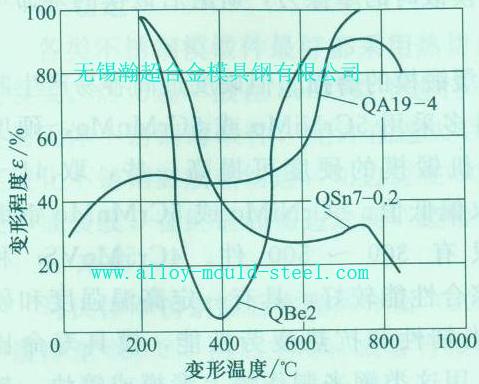

多数的铜合金在室温和高温下塑性较好，既能在冷态下，也能热态下进行锻造，容易实现各种锻造工艺寸但是也有少数铜合，金，例如，含锡较高，（如QSn7-0.2）和含铅较高的铅黄铜(如HPb59-l、HPb64-2-)擞较差矿对拉应力敏感。QSn7-0.2在室温呈单相α固溶体，具有很高的塑性，可以进行冷变形，但在高温下塑性却很低（见下图），原因是在高温下有低熔点的（α十δ+Cu3 P）共晶体存在，需要在三向压应力状态下才能获得较大变形。

多数铜合金对变形速度不太敏感，可在以锤卜和压力姐上进行锻造e、但—例外的是含铅较高的铅黄对变形速度很敏感，  当进行动载拉伸变形时，塑性明显下降，因此该类合金应该在压力机上锻造。锡磷青铜和锰青铜锻造时，热效应比较显著，若变形速度过快，容易产生过热、过烧。

更多的信息，请直接联系无锡瀚超在线客服人员，还有致力于热挤压模具钢失效研究，专业销售应用于热挤压模具钢的高性价比热挤压模具钢【如：HM3（3Cr3Mo3VNb）、RM2（5Cr4W5Mo2V）、HD（4Cr3Mo2NiVNb）、3Cr2W8V（T20280）】等提供热挤压模具钢失效分析和选材咨询以及其他模具钢（无磁模具钢、冷作模具钢、热作模具钢、塑料模具钢等）的应用推荐。

资料来源：无锡市瀚超合金模具钢有限公司
