热模锻压力机锻模的顶出器、导向装置的结构是怎样的？

顶出器也可以是模膛的一个组成部分。例如冲孔连皮直径较小的锻件，为了保证镶块模中凸模的强度，在冲孔深度不大时，可采用下图 (d)所二便于维修或更换。

镶块中顶出器的上下运动是靠热模锻压力机顶杆的动作实现的。热模锻压力机的顶杆数目有1- 5个。当热模锻压力机顶赶舶数目、位置与镶块上的顶出器不相符合时，需要设计杠杆式顶杆装置，把热模锻压力机顶杆的动作，通过杠杆均匀地传递到镶块的各个顶出器上去。当锻件从模膛中取出后，顶料装置在自重的作用下，回复到原来的位置。

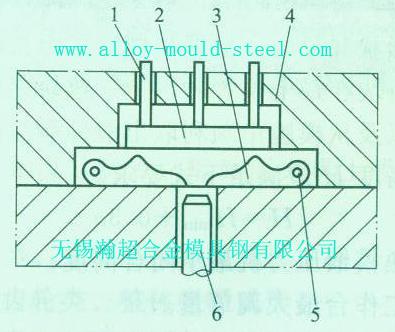

杠杆式顶杆装置有各种结构型式，下图所示为单顶杆结构。顶杆6通过杠杆3及托板2将动作传给三个顶出器l。

锻模的导向装置由导柱、导套组成，一般采用双导柱，设在模座后面或侧面。导柱、导套分别与上下模座紧配合，导柱和导套之间则保证O．25一0.5mm的间隙。导柱长度应保证：滑块在上止点位置时导柱不能脱离导套，在下止点位置时不会穿出上模座。
