校正的作用是什么，校正方法有哪些种类？

校正有时可以不用模具，例如对某些长轴类锻件，将锻件支持在油压机工作台的两块∨形铁上，用油压机压头上的∧形铁进行校直。但是一般来13zC多是在校正模内摸具内校正，还可以使锻件因欠压而增加的高度方向尺寸减小。

校正分为热校正和冷校正。竟正通常与模锻在同一火次进行，但是安排在切边和冲孔之后。它可以在模锻锤的终锻模膛内进行，也可以在校正设备（如摩擦压力机等）上的校正模中进行，还可以在切边压力机上的复合式切边—校正或冲孔—校正模内进行。热校正一般用于大型锻件、高合金钢锻件，以及容易在切边、变形的形状复杂锻件。冷校正一般是在热处理和清理工序之后，在摩擦压力机和曲柄压力机等设备的校正模中进行，一般用于中小型结构钢锻件，以及容易在冷切边冲孔、热处理和滚筒清理过程中产生变形的锻件。为了提高塑性、防止产生裂纹，在冷校正前，有时需要对锻件进行退火或正火处理。

热校正模膛根据热锻件图设计，冷校正模膛根据锻件图设计。无论是热校正还是冷校正，都应该力求模膛形状简单、定位可靠、操作方便、制造容易。

校正模膛的设计特点如下。

(1)模膛水平方向的尺寸应适当加大。由于锻件切边后留有毛刺，以及锻件在高度方向欠压时，校正后其水平尺寸会增大。所以，为了便于将锻件放入模膛，以及从模膛中取出，校正模膛水平方向尺寸与锻件之间应留有一定空隙，其值约为锻件水平方向尺寸正偏差之半。

(2)模膛垂直方向尺寸应等于或小于锻件高度尺寸。通常，小锻件的欠压量小，校正模膛高度可以等于锻件高度，大中型锻件的欠压量较大，校正模膛高度可以比锻件高度小一些，其差值取锻件高度尺寸的负偏差。

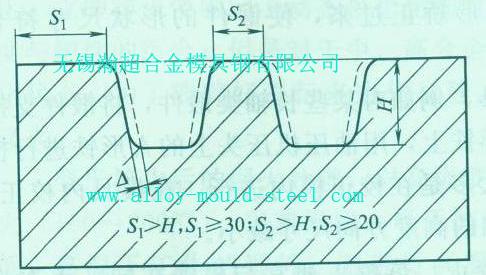

(3)模膛间距与壁厚按校正部分的形状来确定。校正部分为平面时，锻件四周与模膛之间留空隙，其壁厚与模膛间距按下图确定。

(4)校正模模膛边缘应做成圆角（Ｒ=3一5mm）；模膛表面粗糙度Ｒa=0.8μm。用摩擦压力机校正时，校正模上的支承面按1~1.3mm2/l0kN来确定。

更多的信息，请直接联系无锡瀚超在线客服，还有致力于热锻模具失效研究，专业销售应用于热锻模具的高性价比热锻模具钢（诸如：GR钢、HD钢、HM1、HM3、CG2、B3、5SiMnMoV、5CrNiMo、QRO 90 Supreme等），提供热锻模具失效分析和选材咨询以及其他模具钢（无磁模具钢、冷作模具钢、热作模具钢、塑料模具钢等）的应用推荐。

资料来源：无锡市瀚超合金模具钢有限公司
