头部带内孔的锻件和弯曲轴线的锻件如何设计计算毛胚图？

弯曲轴线锻件，可分为自由弯曲和夹紧弯曲两情况，画计算毛坯图时，需要做不同处理。

(1)自由弯曲锻件具有圆的弯曲形状（弯曲半径较大），一般只有：一个弯，毛坯没有夹紧现象，轴向拉长很小。应将轴线以厚度内侧1/3作为中性线展直，然后作计算毛坯图。

(2)夹紧弯曲锻件具有急突的弯曲形状，一般有多个弯（如多拐曲轴），弯曲过程中，毛坯因夹紧而引起明显的拉长，不应将轴线展开，而是当作直轴线锻件来绘制计算毛坯图。

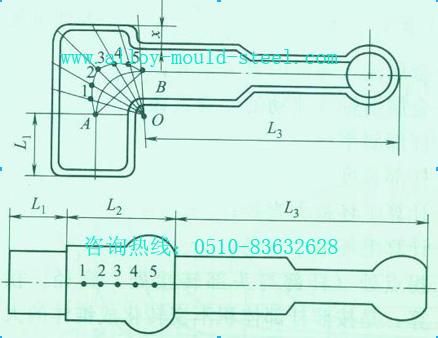

(3)当锻件为90°弯曲的情况，如下图所示，轴线展开时，两端的L1和L3长度不变，只：90°弯曲部分上要考虑拉长现象。有三种展直方案。

弯曲部分带有枝芽（χ≠o）：L2=A12345B折线长度，1、2、3、4、5各点是截面重心。

弯曲部分没有枝芽(χ=o)：L2 =AB。

弯曲时拉长现象较明显：L2 =AB，圓弧半径为OA。

通过计算毛坯图，可以计算出哪些重要的参教？繁重系数的意义是什么？

1.计算毛坏截而积图Vji

计算毛坯截面积图中，曲线下的面积就是计算毛坯体积Vji，可以通过在坐标纸上数格的方法求得。VJi等于锻件体积Vduan与飞边体积V fei之和。

2．计算毛坯平均截面积Fjun和计算毛坯平均直径djun

Fjun=Vji/Lji；djun=1.13Fjun-1/2

将Fjun在计算毛坯截面积图上（或将djun在计算毛坯直径图上）用虚线绘出，于是就把计算毛坯截面积图（或计算毛坯直径图）分成两部分：计算毛坯上，凡大于虚线的部分(Fji > Fjun或dji >djun)称为头部，小于虚线的部分（Fji <Fjun或dji <djun）称为杆部。

3．繁重系数

式中  α——金属流人头部的繁重系数；

β——金属沿轴向流动的繁重系数；

K——杆部斜率；

Lgan—一杆部长度；

dmax ——计算毛坯最大直径；

dmin——计算毛坯最小直径；

dguai——拐点处（杆部与头部转接处）直径。拐点处直径计算，是按照杆部体积不变转化成锥体的大头直径：

式中V gan——计算毛坯杆部体积，

α值大，表明需要转移到头部的金属体积越多；β值大，要求轴向流动的距离越长；K值大，表明杆部锥度大，小头或杆部一端金属过剩；锻件重量G越重，表明金属量大，制坯困难。
