少无氧化火焰加热的具体方法有哪些？

敞焰是指燃料直接在炉内燃烧，一般的火焰加热炉都是敞焰炉。敞焰分层燃烧在同一个炉膛内，分成两个不同的燃烧区，控制燃料分层进行不同性质的燃烧。如下图为精锻生产中采用较多的少无氧化加热炉，炉膛的下部为低温无氧化区，控制空气过剩系数a≤[a]，燃料进行不完全燃烧，形成还原性的炉气，保护钢料不被氧化，但此区的炉温较低；在炉膛的部为高温氧化区，通人经过预热的二次空气，空气过剩系数达到a= 1～1.1，燃料充分完全燃烧，产生大量热量，形成可达1450℃的高温，透过炉膛下部保护气层，对毛坯进行辐射传热，把毛坯加热到锻造温度，从而实现少无氧化加热。氧化烧损仅为普通火焰炉的5%一2%，氧化层深度小于0.02rrm，烧损率小于0. 3%。

2．平焰快速辐射加热

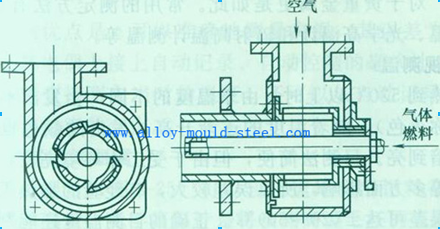

利用平焰烧嘴的燃烧特点，来实现少无氧化加热。下图为平焰烧嘴结构.

平焰烧嘴燃烧时，空气沿切线方向进入烧嘴，经螺旋导流叶片高速旋转，气流在表面很光滑的喇叭状燃烧坑道内，以不变的速度和流股截面旋转向前。由于离心作用，进入炉膛的气流沿着炉壁的表面向四周伸展，形成紧贴炉壁表面的平展气流；从燃料管口喷出的燃料气体被吸人平展气流，边混合边燃烧，在炉壁表面形成圆饼状火焰。这种形状的火焰对炉墙表面的传热急剧增强，使炉墙成为高温的辐射源，辐射传热得到强化。随着炉温和空气预热温度的升高，形成稳定平焰所需的空气过剩系数将减小，当炉温升高到达1200℃，空气预热温．度为600℃，空气流速在15 – 80m/s时，空气过剩系数a=0.5仍可形成平焰，于是就能得到少无氧化的效果。

有关更多的少无氧化火焰加热的具体方法有哪些信息

请直接与无锡市瀚超合金模具钢有限公司服务人员联络（热线电话：0510-83632628），还可以咨询有关的合金模具钢（基体钢、无磁模具钢、热作模具钢、热锻模具钢、热挤压模具钢、压铸模具钢、冷挤压模具钢、冷冲压模具钢、冷拉深模具钢、冷镦模具钢、塑料模具钢、进口模具钢、特种模具钢、LD、LM1、瑞典QRO 90 Suprem、瑞典Stavax ESR-UD、YXR3、3Cr17Mo、SMV3P等）的选择、应用、热处理显库存等相关资料．

资料来源：无锡市瀚超合金模具钢有限公司
