图例解析如何根据冷拉深件变形力学特点对冷拉深件进行分类

冷拉深件的种类很多，不同形状零件在变形过程中变形区的位置、变形性质、毛坯各部位的应力状态和分布规律等都有相当大的，甚至是本质上的差别。因此，确定的工艺参数、工序数目和顺序，以及模具的结构也不一样。各种冷拉深件按变形力学特点可分为以下四种基本类型：直壁圆筒形零件、直壁盒形零件、轴对称的曲面形零件和非轴对称曲面形状零件等。

名称		图例	变形特点

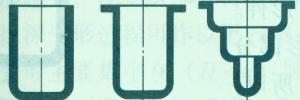

直壁类拉深件	圆筒形零件		①、冷拉深时的变形区在毛坯的凸缘部分，其他部分为传力区，不参与主要变形； ②、毛坯变形区在切向压应力和径向拉应力的作用下，产生切向压缩和径向伸长变形； ③、极限变形参数主要受到毛坯传力区承载能力的限制。

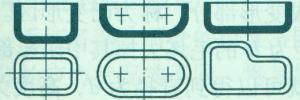

	盒形零件		①、变形性质与圆筒形件相同，但是变形在毛坯周边上的分布是不均匀的，圆角部分变形大，直边部分变形小； ②、在毛坯的周边上，由于变形的不均匀，圆角部分和直边部分会产生相互影响。
曲面类拉深件	轴对称曲面形零件		冷拉深时毛坯的变形区由两部分组成： ①、在毛坯凸缘部分的变形与圆筒形件相同，产生切向受压和径向受拉的变形； ②、毛坯的中间部分是两向受拉的胀形变形。

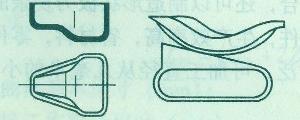

	非轴对称曲面形零件		①、毛坯的变形区由外部的拉深变形区和内部的胀形变形区组成，而且在毛坯周边上的分布是不均匀的； ②、带凸缘的曲面形件冷拉深时，在毛坯外周变形区还有剪切变形存在。
来源		无锡市瀚超特殊钢有限公司合金模具钢营业部

无锡瀚超推荐应用于冷拉深模具的高品质冷拉深模具钢：
高性价比进口模具钢：DC53、DCMX、DCLT、DRM2、SLD、SLD-MAGIC、SLD8、ACD37、HMD1、HMD5、YXR3、Sleipner、Caldie、Rigor、Calmo、Fermo、Sverker-21、Vanadis 4 Extra、CPM10V、CPM3V等；
国产新型冷作模具钢：GD(6CrNiMnSiMoV)、Cr5Mo1V、GM(9Cr6W3Mo2V2)、CH-1(7CrSiMnMoV)、ER5(Cr8MoWV3Si)、LD(7Cr7Mo2V2Si)、火焰淬火钢以及基体钢65Nb、012Al等。
