日本高周波NOGA-高张力成形用冷作模具钢NOGA_高韧性_易切削

NOGA
高张力成形用模具钢材
日本高周波冷作模具钢

NOGA模具钢是日本高周波钢业株式会社最新研制的一种新型高张力成形用冷作模具钢，NOGA的两大优势是：提高了模具寿命和模具的制造效率。无锡市瀚超特殊钢有限公司专业销售日本高周波冷作模具钢NOGA，提供原厂材质证明书。

NOGA模具钢的特性 Characteristics of NOGA
⒈提高了耐划痕性能：，高张力成形加工时出现的划痕（摩擦热上升而引起的凝结磨耗）是由于表面处理镀膜的剥离而产生的。NOGA提高了表面处理镀膜的紧贴性，因此兼备了较强的耐划痕性。NOGA使用KS-G表面处理，寿命比SKD11有惊异的提高。
⑴、实现了最合适于PVD处理的钢材组织。
⑵、因表面处理镀膜难以剥离，对高张力板的拉弯，拉伸成形加工提高了模具寿命。

⒉减少了崩裂的可能性：
⑴、大幅减少了成为崩裂原因的粗大碳化物和夹杂物，提高了约2-3倍的耐疲劳特性和韧性。
⑵、减少了冲裁模刀的崩裂或成形模具的开裂等问题，提高了模具寿命。

⒊提高了焊接性：
⑴、调整了合金元素，减轻了因焊接而引起的开裂。
⑵、减少了阻碍焊接作业的合金元素。因焊接金属的兼容性良好、焊洙较安定，所以焊接作业性良好。

⒋实现了卓越的热处理尺寸变化特性：
大幅减少了热处理尺寸变化，最大限度地抑制了方向性尺寸变化的偏差，减少了模具镶嵌组装工作量。

⒌切削性达到极限：
与以前的SKD11改良钢相比，NOGA模具钢的切削性被惊异地提高了3~10倍，缩短了加工时间，减少了加工成本。

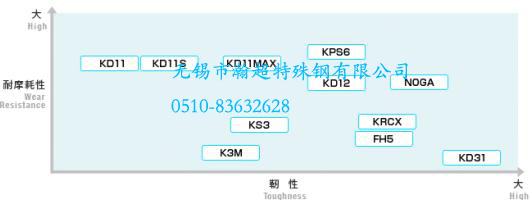

韧性和耐疲劳特性 Toughness and fatigue resistance characteristics
NOGA模具钢与SKD11或SKD11改良钢相比大幅提高了韧性和耐疲劳特性。

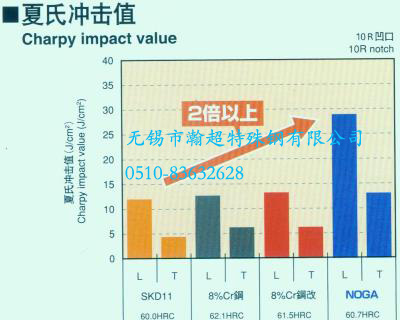

⑴、夏氏冲击值 Charpy impact value

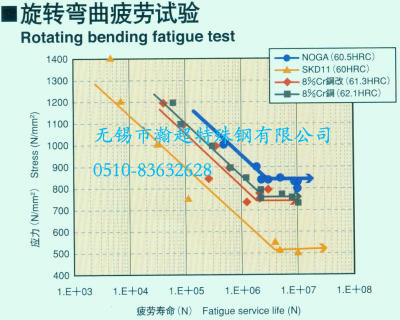

⑵、旋转弯曲疲劳试验 Rotating bending fatigue test

热处理硬度Hardness by heat treatment
NOGA模具钢的热处理可以在与SKD11同等的热处理条件下进行、在高温回火下硬度要比SKD11高出约1HRC。

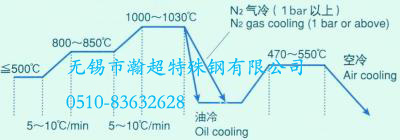

⑴、热处理条件Heat treatment condittons

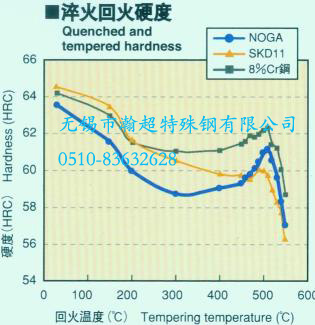

⑵、淬火回火硬度Quenched and tempered hardness
在高温回火下硬度要比SKD11高出约0.5~1HRC

NOGA模具钢的其它性能参数敬请参阅相关栏目内容。

更多信息
请直接与无锡市瀚超特殊钢有限公司合金模具钢营业部服务人员联络（热线电话：0510-83632628），以获得更多的有关日本高周波冷作模具钢NOGA的最新产品资讯以及其它优质模具钢（基体钢、无磁模具钢、热锻模具钢、热挤压模具钢、压铸模具钢、冷挤压模具钢、冷镦模具钢、冷冲压模具钢、冷拉深模具钢、塑料模具钢、进口模具钢、火焰钢、透气钢等）的选择、应用、热处理及库存等相关资料。
资料来源：无锡市瀚超特殊钢有限公司合金模具钢营业部
『版权所有，转载或引用请注明链接和出处』
