日本大同DC53-DC53特长_DC53稳定化处理_DC53回火工艺

日本大同DC53
高强韧性通用冷作模具钢
日本大同冷作模具钢

日本大同DC53模具钢是一种含8%Cr的高硬度、高韧性进口冷作模具钢，广泛应用于精密冷冲裁模具、冷拉深模具、搓丝模具及各种用途冷冲压模具，是一种多功能冷作模具钢，无锡瀚超实际应用证明，DC53也很适合用于制造高耐磨要求的塑料模具。

日本大同DC53的化学成分：
8Cr-2Mo-V系列冷作模具钢，专利钢种。

日本大同DC53的特长：

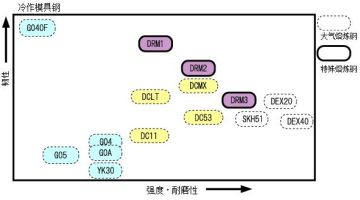

日本大同DC53是对日本传统高碳高铬冷作模具钢SKD11进行改良的新型高强韧性冷作模具钢，其技术规范载于日本工业标准JIS G4404。DC53克服了SKD11高温回火硬度和韧性不足的弱点，将在通用及精密模具领域全面取代SKD11钢，下图是日本大同DC53模具钢的特性位置图。

日本大同DC53模具钢有以下特长：
⑴、高硬度：
热处理后的硬度高于SKD11，DC53经高温回火后硬度可达62~63HRC，在强度和耐磨性方面，DC53优于SKD11钢；
⑵、高韧性：
DC53的韧性在冷作模具钢中较为突出，韧性是SKD11钢的两倍，用DC53制造的工具很少出现裂纹和开裂，大大提高了使用寿命。
⑶、良好的线切割加工性能：
DC53经高温回火消除了残余应力，线切割加工后的残余应力较小，裂纹和变形得到了有效的抑制。
⑷、良好的切削加工性和研磨性：
DC53的切削性和研磨性优于SKD11使用DC53可增加工具模具寿命和减少加工工序。

日本大同DC53的性能：
日本大同DC53的物理性能、力学性能、工艺性能请参阅相关栏目内容。

日本大同DC53的热处理工艺：
请参阅热处理加工栏目【日本大同模具钢DC53热处理工艺参数】

日本大同DC53的稳定化处理：

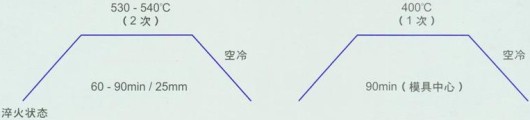

DC53、SKD11等冷作模具钢，由于性能所需，在实行高温回火时，随后容易产生微量的时效变形。因此，用于高精度模具时，建议进行稳定化处理。DC53如经下列稳定化处理，可将时效变形降至极低。

日本大同DC53的应用：
⑴、精密冲压模：
由于日本大同DC53模具钢经线切割加工后的残余应力较小，所以，DC53很适合用于制造需要线切割加工的精密冷冲裁模具及各种用途冷冲压模具。
⑵、难加工材料的塑性变形用工具：
日本大同DC53模具钢具有高强韧性和高耐磨性，所以，很适合用于制造冷镦、冷挤压等来锻模具钢以及冷拉深模具、搓丝板等。
⑶、高速冷冲裁冲头。
⑷、不锈钢板冲头。
⑸、塑料模具：无锡瀚超实际应用证明，日本大同DC53模具钢也很适合用于制造要求高耐磨的塑料模具（如加玻璃纤维或加亚克力的塑料型腔模具）。

以下是无锡市瀚超特殊钢有限公司提供的日本大同模具钢DC53的日文资料。

DC53
汎用冷間ダイス鋼
SKD11より優れた靭性、強度をもつ汎用冷間ダイス鋼

特長：
⑴、高温焼戻し（520～550℃）で、61±1HRCの高硬度が得られ強度、耐摩耗性の点で優れた性能を発揮します。
⑵、SKD11の約2倍の靭性を示し、割れ、欠けのトラブル防止と寿命向上が期待されます。
⑶、炭化物の微細化により被切削性、被研削性とも優れていますので加工の点で有利です。
⑷、高温焼戻しにより残留応力が軽減されますので、ワイヤ放電加工による高精度加工ができます。
⑸、焼入れ性を改善した合金設計になっておりますから真空熱処理に最適です。

経年変化処理：安定化処理
高温焼戻しをした場合、残留オーステナイトの分解反応に伴う経年変化が問題になる場合は「安定化処理」追加により、経年変化を極小に抑える事ができます。
⑴、高温焼戻しの場合経年変化（寸法膨張）が生じます。（SKD11も同様に経年変化が生じます）
⑵、安定化処理の実施で経年変化が極小に抑える事ができます。
⑶、サブゼロ処理（-70～-196℃）では経年変化を完全に防止ができません。
⑷、低温焼戻しでは経年変化が生じません。

更多信息
请直接与无锡市瀚超特殊钢有限公司合金模具钢营业部服务人员联络（热线电话：0510-83632628），以获得更多的有关日本大同模具钢DC53产品信息以及其它优质合金模具钢（基体钢、无磁模具钢、热锻模具钢、热挤压模具钢、压铸模具钢、冷挤压模具钢、冷镦模具钢、冷冲压模具钢、冷拉深模具钢、塑料模具钢、进口模具钢等）的选择、应用、热处理及库存等相关资料。
资料来源：无锡市瀚超特殊钢有限公司合金模具钢营业部
『版权所有，转载或引用请注明链接和出处』
